Thông tin sản phẩm
Nhằm đáp ứng nhu cầu cuộn và kéo cáp đồng thời, giảm nguy cơ đứt cáp cho các thiết bị, máy móc chuyên dụng trong hoạt động khai thác mỏ. Nhà sản xuất cáp điện đặc biệt hàng đầu Trung Quốc – An Huy – Phi Xuân đã sản xuất dòng cáp điện Type 275 điện áp hoạt động 1.1/1.1 kV dựa theo tiêu chuẩn kỹ thuật liên quan tới cáp điện (AS/NZS) của các nước châu Úc. Mời quý vị và các bạn cùng ADACO tìm hiểu chi tiết về sản phẩm cáp điện phục vụ ngành khai khoáng này.
1. Tổng quan về dòng cáp điện kiểu 275 điện áp từ 1.1/1.1 kV
Cáp điện kiểu 275 hay cáp kéo dây loại 275 (Type 275) là loại cáp điện chuyên dụng dùng để làm cáp trung chuyển để truyền tải dòng điện cho các máy móc cơ động phục vụ khai thác mỏ như: xe tải gầm thấp chuyên dụng (shuttle cars), máy bơm.
Vậy dòng cáp điện kiểu 275 này có thành phần, cấu tạo như thế nào để thích ứng với nhu cầu sử dụng cáp để kéo dây và cuộn cáp với lực căng lớn cho các máy móc chuyên dụng trong hoạt động khai thác mỏ? Mời quý vị và các bạn cùng ADACO tìm hiểu chi tiết trong phần nội dung dưới đây.
1.1. Cấu tạo của cáp điện kiểu 275 điện áp từ 1.1/1.1 kV ứng dụng cáp làm cáp kéo dây và cuộn trong khai thác mỏ lộ thiên
Thành phần cấu tạo của cáp điện kiểu 275 dùng cho các ứng dụng cần kéo và cuộn cáp khi đang căng cáp, bao gồm:
| Chi tiết | Mô tả |
| 3 x dây pha | Lõi dây pha được làm từ các sợi đồng mạ thiếc được cán mỏng và bện xoắn. |
| Lớp cách điện | EPR. |
| Khung phân tách các dây (chất làm đầy) | PCP bán dẫn. |
| Lớp bọc dây pha tổng thể | Hợp chất bán dẫn PCP làm đầy và bao phủ. |
| 03 dây tiếp địa đặt xen kẽ dây pha | Dây cáp lõi đồng, mạ thiếc, bện xoắn, mềm dẻo bọc bằng PCP bán dẫn. |
| 01 Cáp điều khiển tích hợp | Dây cáp lõi đồng, mạ thiếc, bện xoắn, mềm dẻo bọc cách điện bằng EPR. |
| Lớp gia cố bằng vải | Gia cố bện dệt hở |
| Vỏ ngoài | Vỏ bọc bằng PCP hạng nặng. Lớp bọc CPE hoặc CSP hạng nặng cũng có thể được thiết kế thay thế theo yêu cầu. |

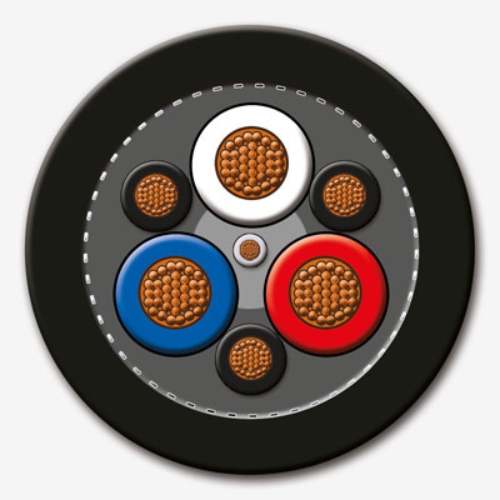

Dưới đây là hình ảnh minh họa cấu tạo cáp điện kiểu 275 có các loại với điện áp từ 1.1/1.1 kV, cáp được sản xuất theo tiêu chuẩn kỹ thuật về cáp điện AS/NZS. Mời quý vị và các bạn tham khảo.

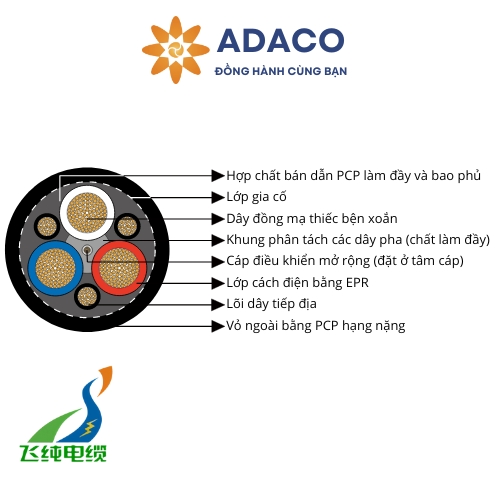

Cấu tạo cáp điện Type 275
1.2. Cấu hình và kích thước của cáp điện Type 275 điện áp từ 1.1/1.1 kV dùng cho ứng dụng cần kéo cáp
Dưới đây là hình ảnh bảng thông số kích thước tương ứng với một số cấu hình của cáp điện kiểu 275 điện áp định mức từ 1.1/1.1 kV dùng cho các ứng dụng như: các loại máy móc, máy đào tường dài trong mỏ khai thác khoáng sản. Mời quý vị và các bạn tham khảo:
Cấu hình và kích thước cáp điện Type 275
1.3. Tiêu chuẩn kỹ thuật mà cáp điện Type 275 đáp ứng
Cáp kéo dây dùng trong khai khoáng loại 275 sản xuất đáp ứng các tiêu chuẩn AS/NZS (của khối các nước châu Úc, bao gồm: Australia và New Zealand), cụ thể:
- AS/NZS 1802:2003: tiêu chuẩn về cáp điện lắp đặt cố định.
- AS/NZS 1125: tiêu chuẩn về dây và cáp điện, bao gồm các yêu cầu về vật liệu, kích thước, tính năng và phương pháp thử nghiệm.
- AS/NZS 3808: Yêu cầu về thử nghiệm và chứng nhận.
- AS/NZS 5000.1: Tiêu chuẩn thiết kế chung cho cáp điện.
2. Ứng dụng của cáp điện Type 275
Cáp điện kiểu 275 được dùng cho các ứng dụng cần kéo vào cuộn cáp trong quá trình truyền tải điện cho các thiết bị và máy móc phục vụ hoạt động khai thác khoáng sản đặc biệt là các máy móc cần kéo cáp và cuộn cáp trong khi căng cáp như: xe tải gầm thấp (shuttle cars), máy bơm..
3. Đặt mua, thiết kế cáp điện kiểu 275 chuẩn AS/NZS – liên hệ ngay ADACO
Nếu quý khách quan tâm đến sản phẩm cáp điện kiểu 275 (Type 275) dùng cho làm cáp kéo và cuộn từ nguồn cấp tới máy móc trong quá trình khai thác khoáng sản trong hầm mỏ như: máy bơm, xe tải gầm thấp chuyên dụng trong khai thác mỏ. Vui lòng liên hệ trực tiếp với ADACO qua holtine: 0789 367 856 để chúng tôi có thể hỗ trợ nhanh nhất.
